大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）TLE9954芯片的电机控制器方案。

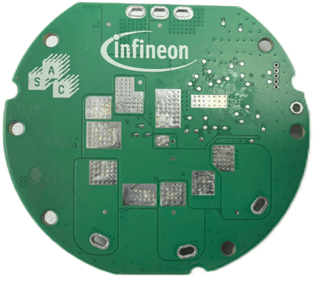

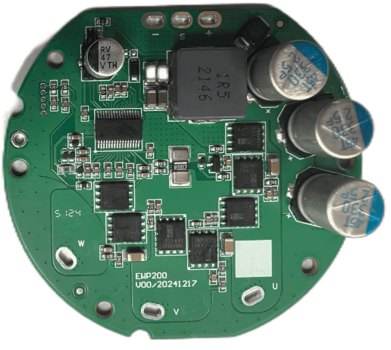

图示1-大联大品佳基于Infineon产品的电机控制器方案的展示板图

在汽车水泵、天窗、风扇等车载应用场景，实现高精度PWM电机控制的难点在于，需要在复杂电磁环境中兼顾功能安全、高效FOC算法与可靠的热管理。为此，大联大品佳推出基于Infineon TLE9954 MCU的电机控制器方案，以有效应对上述挑战，简化系统设计。

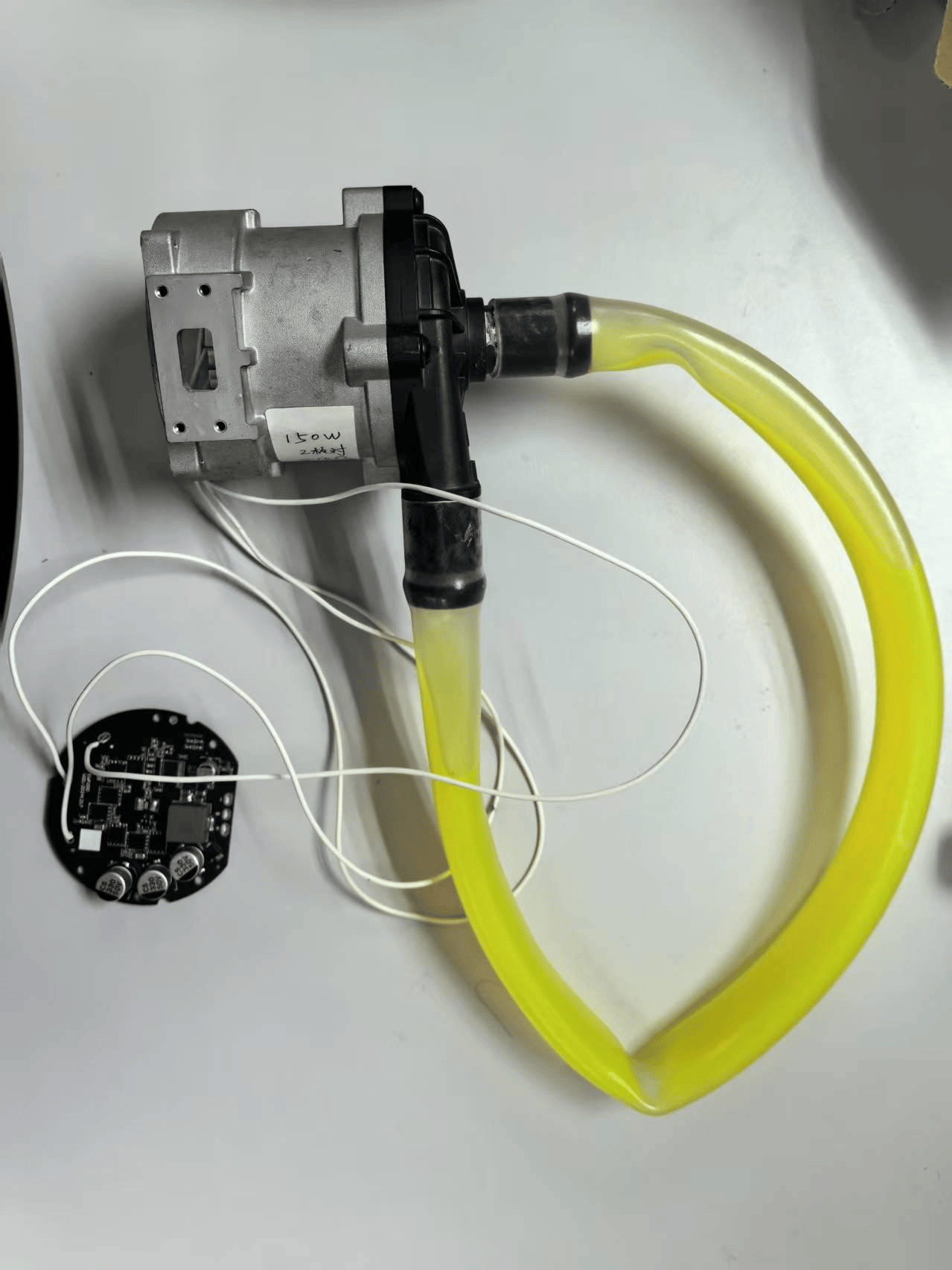

图示2-大联大品佳基于Infineon产品的电机控制器方案的场景应用图

TLE9954 MCU是Infineon旗下一款专为汽车及工业应用设计的32位电机控制SoC。它集成了Arm Cortex®-M23内核、72KB闪存、LIN总线接口及符合ASIL-B标准的安全机制，并内置三相桥驱动器，可直接驱动电机，显著减少外部元件数量，为实现紧凑、可靠的系统设计提供高度集成的单芯片解决方案。

该芯片的核心优势在于其对场向控制（FOC）算法的硬件支持，能够显著优化电机在宽转速范围内的运行效率，实现平稳、低噪声的扭矩控制，这对于提升12V汽车水泵、风扇及鼓风机等设备的能效与性能至关重要。此外，其可编程的GPIO驱动强度与压摆率，以及灵活的定时器模块，为生成高精度PWM波形和实现复杂的电机控制策略提供了强大的硬件基础，满足车载水泵、油泵及工业设备对控制精度的严苛要求。

在开发板控制器内部集成了可编程增益的差分运放、12位ADC及温度传感器、过流保护比较器，可实现精准的单电阻电流采样；其具备符合ASIL-B等级的安全关断路径与错误处理机制，保障系统功能安全。此外，芯片集成的电流型预驱、两级电荷泵及VDDSNS LDO等电路，不仅支持100%占空比输出和软件控制开关时间，还能为外部传感器供电，实现了系统的高集成度与高可靠性。

其外围电路包含电源防反及滤波、逆变电路及高精度电流检测。逆变部分采用6颗Infineon最新7代IAUCN04S7N030 MOSFET（耐压40V），确保系统在5.5V至29V宽电压范围内稳定工作，最大输出功率达200W。

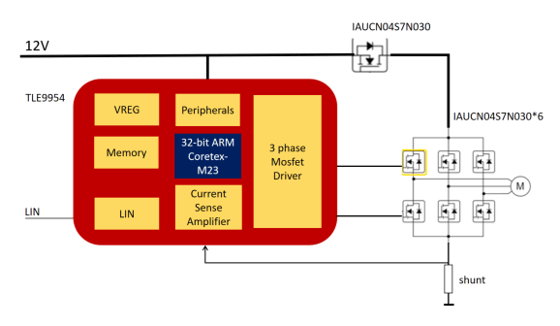

图示3-大联大品佳基于Infineon产品的电机控制器方案的方块图

凭借TLE9954的“全集成”特性，方案不仅有效解决高精度电机控制在安全、效率与电磁兼容性方面的核心难点，更大幅降低了系统复杂性与开发门槛，是驱动12V系统内高效、可靠电机应用的理想选择。

核心技术优势：

• 32位Arm Cortex®-M23核，40MHz主频，32个中断；
• 闪存最大可达72KB，带EEPROM仿真，RAM最大可达6KB；
• 支持LIN通信协议和具有安全传输关闭功能的LIN收发器；
• 具有快速同步通信接口SSC；
• 带电荷泵和PWM（CCU7）的三项桥式驱动器（BDRV）；
• 带低测电流感应比较器CSA；
• 快速12位ADC，最多测量16个输入；
• 10个16位定时器，1个24位定时器；
• 5个GPIO和3个GPIs；
• 安全等级可达ASIL-B；
• 工作温度Tj：-40℃-175℃。

方案规格：

• 5.5-29V宽电压工作范围，带滤波以及防反电路；
• 单电阻采样，12位高速ADC；
• 最大输出功率200W；
• 过压、欠压、短路、过流、过温保护；
• 支持LIN通信。

本篇新闻主要来源自大大通：

英飞凌TLE995x Motor Controller方案

如有任何疑问，请登陆【大大通】进行提问，超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博（@大联大）及大联大微信平台：（公众账号中搜索“大联大”或微信号wpg_holdings加关注）。
