大联大控股宣布，其旗下诠鼎推出基于PI（Power Integrations）InnoMux™-2系列IMX2379F芯片的62W三输出定电压反激式电源解决方案。

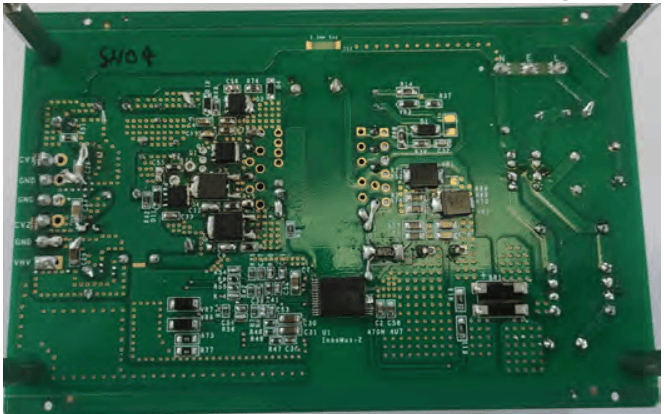

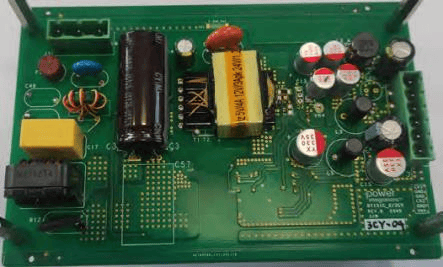

图示1-大联大诠鼎基于PI产品的62W三输出定电压反激式电源解决方案的展示板图
现代电子系统大多依赖多个内部电压实现计算、通信和传动等功能。然而，在每个电源转换阶段都会产生一定的损耗，这些损耗不仅会降低整体能效，还会导致发热问题。为优化这一问题，大联大诠鼎基于PI InnoMux™-2系列IMX2379F芯片推出62W三输出定电压反激式电源方案，能够提供多达三个独立稳压输出，或提供两个定电压和一个定电流输出。此举可大幅减少元件数量，在提升电源子系统效率的同时，有效缩小体积。
图示2-大联大诠鼎基于PI产品的62W三输出定电压反激式电源解决方案的场景应用图
本方案采用的IMX2379F是PI旗下InnoMux™-2系列反激式开关IC中的一员。InnoMux™-2是Single-stage、独立稳压多输出离线式电源IC，它创新地将AC-DC和下游DC-DC转换级集成于单一芯片。与传统两级架构相比，该IC去掉了单独的DC-DC级，可大幅减少元件数量，缩小PCB占位面积。并且凭借其750V PowiGaN™氮化镓晶体管、零电压开关及同步整流技术，进一步提升了系统效率。
InnoMux™-2性能卓越，能够在多种条件下稳定提供高达90W输出功率，且调节精度优于±3%，电力系统总效率（从交流电到调节式低压直流电段）超过90%。此外，先进的控制器还能管理轻负载功率传输，无需使用预载电阻器，可使无负载功耗降至30mW以下。根据欧洲耗能产品（EuP）法规，这在待机使用限额为300mW的应用中，可为必要功能节省电力。
不仅如此，该器件采用PI高散热效率的InSOP™24和InSOP™28封装，并结合PCB冷却功能，因此无需额外使用散热片。在电源输出方面，InnoMux™-2提供双输出和三输出定电压（CV）选项，并且其中一个输出可专用于定电流（CC）驱动，非常适合为监测器中的LED供电或用于内部电池的高速充电。
图示3-大联大诠鼎基于PI产品的62W三输出定电压反激式电源解决方案的方块图
得益于产品的出色性能及高度集成的紧凑设计，本方案可为白色家电、工业系统与显示器等多元电压应用场景带来兼具高效节能、稳定可靠且空间优化的设计。
核心技术优势：
- 高效率：多路输出实现超过90%的效率；
- 节省空间和元件：减小PCB板尺寸，元件数最多可减少50%；
- 高精度：所有输出满足3%调整精度，考虑了产线误差、温度变化和输入负载变化；
- 低待机功耗：空载功耗小于50mW；
- 集成高压开关：集成750V的PowiGaN™初级开关或650V和725V硅MOSFET，涵盖15W至100W功率范围；
- 多种保护和功能：输出电压设定、锁存/自动重启保护、内部/外部反馈机制、单路输出的过载保护、调光模式；
- 其他特性：零电压开关（SR ZVS）、脉冲共享、通过SR栅极控制对VFWD进行稳压调整。
方案规格：
- 输入电压：90VAC-265VAC；
- 输出规格：5V/4A，12V/1A，24V/1.25A；总计：62W；
- 满载效率要求：>85% @ 115/230VAC；
- 工作环境温度条件：40℃。
